產品概述



型式	TD型	TH型
結構特征	采用橡膠帶作牽引構件	采用鍛造的環形鏈條作為牽引構件
御載特征	采用離心式或混合式方式卸料	采用混合式或重力式方式卸料
適用輸送物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料
適用溫度	被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃	被輸送物料溫度不超過250℃
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）①
提升高度	約在4～40m范圍內	約在4.5～40m范圍內
輸送量	4～238m3/h	35～185m3/h



TD型斗式提升機

1.TD型斗提機結構型式

（1）傳動裝置 TD型斗提機的傳動裝置有兩種形式，分別配有YZ型減速型或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。
（2）TD型斗提機備有四種料斗：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）
表2 TD型斗提機技術性能：



斗提機型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容積，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗運行速度，m/s	1.4		1.4				1.6				1.6
滾筒轉速，r/min	67		67				61				61

斗提機型號	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量①，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容積，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗運行速度，m/s	1.8				1.8				2.0
滾筒轉速，r/min	55				55				48



①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料度，求得ψ修正值，以此值修正表中所給輸送量。

2.TD型斗提機外形及安裝尺寸：

TD型斗提機外形見圖1，主要尺寸見表3，驅動裝置配套及尺寸見表4-表6，選用YZ型驅動裝置時，其安裝尺寸與制造廠聯系。

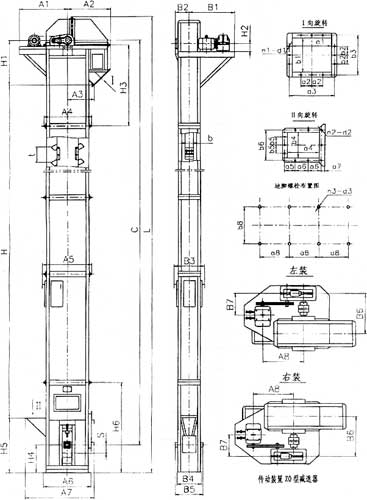

圖1 TD型斗提機外形

表3 TD型斗提機外形尺寸表：



斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500	TD630
輪廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865	C＋2045
整機結構	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250	C-1730 1060 315
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500	710 630
地腳孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22	380 1020 10 Φ30
上、下部機殼及外形輪廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000	1750 2500 1590 1890 2500 660 1110 1110
中部機殼	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040	1850 1910 1160
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18	1200 1045 700 300 800 900 280 1000 14 Φ18
進料口	H5 a4 a5 a6 a7 b4 b5 b6 n2 d2	900 280 80 100 19 220 100 250 9 Φ10	1000 260 80 100 19 220 100 250 9 Φ12	1320 260 43 110 26 260 110 306 9 Φ12	1320 355 58 150 45 320 155 370 9 Φ12	1600 450 100 175 40 450 215 510 9 Φ14	1600 500 65 210 40 500 220 550 9 Φ14	1886 560 85 160 30 630 160 700 12 Φ14



表4 ZQ型斗提機驅動裝置配套表:



斗提機 型號	傳動裝置 代號	電動機		ZQ減速器型號		重量 kg
		型號	功率 kw	右裝傳動裝置	左裝傳動裝置
TD100	C1	Y100L-6	1.5	ZQ25-16-ⅢZ	ZQ25-16-ⅣZ	230
	C2	Y112M-6	2.2			240
TD160	C1	Y132S-6	3	ZQ35-12.5-ⅢZ	ZQ35-12.5-ⅣZ	472
	C2	Y132M1-6	4			490
	C3	Y132M2-6	5.5	ZQ40-12.5-ⅢZ	ZQ40-12.5-ⅣZ	563
	C4	Y160M-6	7.5			621
TD250	C1	Y132M2-6	5.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	576
	C2	Y160M-6	7.5			616
	C3	Y160L-6	11	ZQ50-16-ⅢZ	ZQ40-16-ⅣZ	838
	C4	Y180L-6	15			903
TD315	C1	Y160M-6	7.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	645
	C2	Y160M-4	11	ZQ50-20-ⅥZ	ZQ50-20-ⅤZ	855
	C3	Y160L-4	15			883
TD400	C1	Y180L-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	936
	C2	Y200L1-6	18.5	ZQ65-16-ⅥZ	ZQ65-16-ⅤZ	1687
	C3	Y200L2-6	22			1702
	C4	Y225M-6	30			1787
TD500	C1	Y180L-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	1724
	C2	Y200L1-6	18.5	ZQ65-16-ⅥZ	ZQ65-16-ⅤZ	1760
	C3	Y200L2-6	22			1775
	C4	Y225M-6	30			1810
TD630	C1	Y200L2-6	22	ZQ65-20-ⅥZ	ZQ65-20-ⅤZ	1876
	C2	Y225M-6	30			1952



表5 YY型斗提機驅動裝置配套表：



斗提機型號	傳動裝置 代號	電動機		減速機型號	重量 kg
		型號	功率 kw
TD160	C1	Y112M-4	4.0	ZLY112-16	296
	C2	Y132S-4	5.5	ZLY112-16	321
	C3	Y132M-4	7.5	ZLY125-16	355
TD250	C1	Y132S-4	5.5	ZLY112-16	373
	C2	Y132M-4	7.5	ZLY125-16	466
	C3	Y160M-4	11	ZLY140-16	587
TD315	C1	Y132M-4	7.5	ZLY125-16	452
	C2	Y160M-4	11	ZLY140-16	590
	C3	Y160L-4	15	ZLY160-16	639
TD400	C1	Y160M-4	11	ZLY140-16	551
	C2	Y160L-4	15	ZLY160-16	693
	C3	Y180M-4	18.5	ZLY160-16	734
	C4	Y180L-4	22	ZLY180-16	790
TD500	C1	Y160L-4	15	ZLY160-16	771
	C2	Y180M-4	18.5	ZLY160-16	812
	C3	Y180L-4	22	ZLY180-16	854
	C4	Y225M-6	30	ZLY200-16	1202
TD630	C1	Y200L2-6	22	ZLY180-16	1208
	C2	Y225M-6	30	ZLY200-12.5	1401
	C3	Y250M-6	37	ZLY224-12.5	1639
	C4	Y280S-6	45	ZLY224-12.5	1815



表6 TD型斗提機傳動裝置尺寸表：



斗提機型號	傳動裝置
	制法	H2	A8	B6	B7	A1	B2
TD100	C1	165	620	504.5	315	900	624.5
	C2		619		322
TD160	C1	290	868	674	405	1245	914
	C2				424
	C3	340	918	729	434
	C4				469
TD250	C1	340	898.5	819	434	1273	1021
	C2				480
	C3	410	924	839	566	1295	1055
	C4				591.5
TD315	C1	335	828	918	479	1290	1147
	C2	405	925	938	558	1420	1300
	C3		1050		563
TD400	C1	405	1045	1041.5	592	1600	1443
	C2	445	1156	1148.5	745		2155
	C3
	C4		1106		752
TD500	C1	445	1252.5	1120	720.5	1640	1705
	C2			1224	745.5
	C3
	C4				764.5
TD630	C1	450	1106	1318	764.5	1725	1765



三、TH型斗式提升機：

（一）TH型斗提機外形及安裝尺寸

TH型斗提機外形見圖2，其尺寸見表7、驅動裝置配套及相關尺寸見表9。

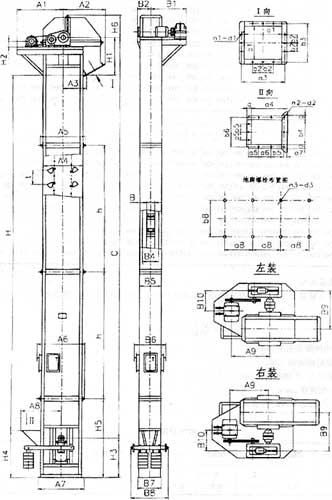

圖2 TH型斗提機外形圖：

表7 斗提機主要尺寸：



斗提機型號

整機結構尺寸

地腳孔尺寸

上部機殼尺寸

下部機殼尺寸

中部機殼尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250

C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300 C＋2390 C＋2650 C＋2780

C-750 C-750 C-850 C-900 C-950 C-940 C-950 C-880 C-950 C-1000

750 750 850 900 950 1060 1250 1320 1400 1500

200 200 200 250 250 250 300 300 300 320

400 400 340 350 400 360 400 450 410 450

320 425 496 571 658 788 918 1100 1360 1570

6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26 10×Φ26 12×Φ32 12×Φ32

900 900 1000 1120 1250 1400 1600 1800 2000 2400

1000 1000 1190 1267 1394 1545 1706 1866 2065 2221

295 340 376 443 518 579 644 709 825 910

1500 1500 1800 1800 1900 2000 2200 2200 2350 2500

1131 1131 1346 1416 1566 1808 2028 2208 2460 2660

1330 1374 1649 1825 2080 2380 2720 3110 3560 4040

497 506 598 695 793 910 1066 1216 1460 1710

1000 1000 1180 1250 1400 1600 1800 2000 2200 2400

1105 1105 1362 1396 1546 1768 1968 2148 2370 2570

280 255 400 475 560 670 800 1000 1200 1450

385 460 532 621 706 838 968 1148 1370 1520



(二)驅動裝置選型

本提機驅動裝置為YY型（即ZLY或ZSY型減速器和Y型電動機配用）。傳動軸驅動功率由下式求得：

P0=QCg÷3600＋Ps＋PL（kw）

式中：P0——傳動軸驅動功率，kw；

Q——斗提機輸送量，t/h；

C——斗提機上、下軸間高度，m；

g——重力加速度，m/s2；

Ps，PL——附加功率，kw，見表8。

表8 附加功率Ps、PL ：



附加功率	TH160	TH200	TH250	TH315	TH400	TH500	TH630	TH800	TH1000	TH1250
Pskw PLkw	2 0.2	2 0.2	2 0.3	3 0.5	3 0.8	4 1.2	4 2.2	5 3.4	5 6	6 8.4



PD=P0÷η（kw）

式中η——總功率；

PD——電動機功率，kw。

按上式求出電機功率后，可由表9查得相應的驅動裝置型號、制法。
